Questo è il video di esempio:
Stepping motor MITSUMI M35SP-9 and Arduino UNO R3 |
Vediamo quello che ci occorre ...
Cominciamo dagli ingredienti:
1) Arduino UNO R3;
2) il motore M35SP-9 della MITSUMI (recuperato da una stampante);
3) L'integrato ULN2003A dal costo di 40 centesimi;
4) Una breadboard;
5) Fili quanto basta
6) 4 Resistori da 330Ohm (Arancio,Arancio,Marrone,oro)
7) 5 LED
Per conoscere il codice dei colori dei resistori vedi questo articolo.
Ma iniziamo dal motore:
Stepping motor M35SP-9 MITSUMI e 50 centesimi di Euro - foto di Paolo Luongo |
E' un piccolo motore e non è difficile trovare il suo datasheet, anche se è piuttosto povero di informazioni.
Dati motore M35SP-9 - fonte datasheet MITSUMI |
La cosa interessante, per il momento, sono i 7,5 Gradi per passo. Quindi per farà un giro, di 360 Gradi in 48 passi. Ci occorre lo sketch che è quello che trovate nell'IDE di Arduino. Se preferite potete utilizzare questa versione con alcune personalizzazioni per questo progetto. Dopo aver caricato lo sketch su Arduino UNO R3 passiamo al montaggio del circuito con l'integrato ULN2003A.
Schema di montaggio Arduino & M35SP-9 MITSUMI di Paolo Luongo |
Per ultimo dobbiamo collegare il motore al circuito. Nel mio caso aveva dei fili di collegamento dello stesso colore: il grigio. Vediamo alcune foto: La prima domanda è il motore giusto?
M35SP-9 della MITSUMI - foto di Paolo Luongo |
Contatti del motore M35SP-9 della MITSUMI - foto di Paolo Luongo |
Io ho utilizzato una mia convenzione: li ho numerati dall'alto verso il basso, quindi il più alto sarà 1 e il più basso 5 (vicino alla scritta 3). Il numero 3 è il centrale degli avvolgimenti e va collegato al piedino Vin di Arduino. Nel video si riconosce perché ha un nodo.
Ovviamente in questo montaggio si collega cosi ma non sempre; affronteremo la questione successivamente. :-)

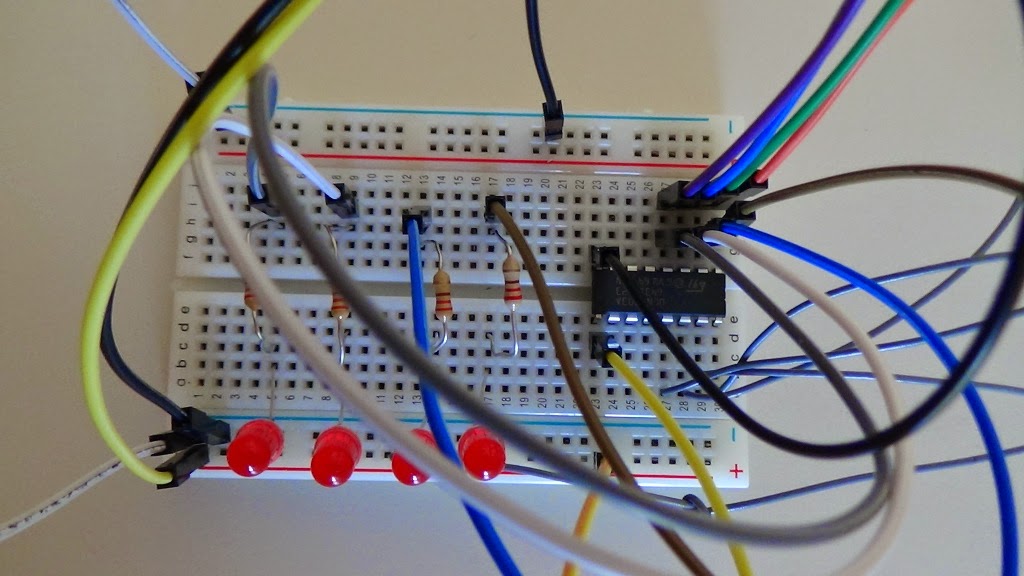

Foto del montaggio di Paolo Luongo |
Riassumendo: Il numero 1 andrà collegato, tramite l'integrato ULN2003A, filo verde.
Il numero 2 andrà collegato al filo blu. Il numero 3 al filo giallo. Il numero 4 al filo Arancio. Il numero 5 al filo viola.
Per il momento vi saluto e mi preparo per la seconda versione del circuito. Stay tuned!
Continua con la seconda parte .
Ciao
Paolo :-)
2 commenti:
Hi,
I am girl from Poland and I get started my adventure with programming. Could you tell me about your code? I have a problem with connecting the motor to the system that spun in one direction. I wanted to use your system with LEDs to see in which states are the individual pins. I did a system like yours, and unfortunately only one is lit one LED from pin 8. Can you help me?
My apologize but i am very busy. About Your question:
May be the IC ULN2003 do not work correctly, so disconnect the Arduino board and stepper motor, then connect the pin input of ULN2003 at 5 Volt. The Leds should be lit. Then connect the stepper motor: the Leds should be lit too. In this case the circuit about the ULN2003 is good and the problem is in Arduino Board.
Paolo :-)
