Le FAQ per il controllo di 8 relay con un foglio di calcolo e Arduino UNO R3

Ciao,
ho pensato che una pagina delle FAQ per questo progetto potesse essere utile: detto , fatto !

Rivediamo il progetto:

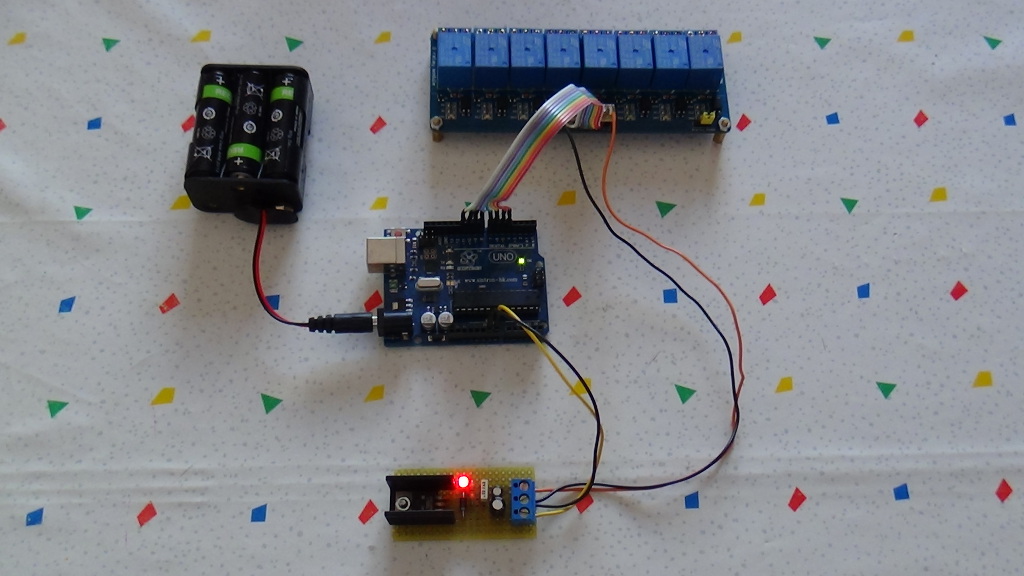

Fig.1 - 8 relay controllati da Arduino UNO R3 con un foglio di calcolo di Paolo Luongo

Questo progetto è stato diviso in due articoli: uno dedicato agli aspetti Hardware come i collegamenti, il regolatore di tensione, etc.. e l' altro dedicato all'uso di un foglio di calcolo, open source, per la realizzazione di sketch personalizzati.

Fig. 2  - Foglio di calcolo per il controllo degli 8 relè del modulo HL-58S di Paolo Luongo

Ora veniamo alle FAQ di questo progetto, ma vi ricordo che esistono anche altre FAQ: ad esempio per il progetto con i 14 LED controllati da Arduino UNO R3.

Iniziamo con i primi quesiti:

1) Vorrei far eccitare i relay in modo casuale, sia per l' accensione che per la loro durata, come posso fare?
Fatte le necessarie premesse sulla veloce usura dei relè, sul loro tempo minimo di eccitazione e di rilascio, credo che si possa fare. In un primo momento ho pensato ad un nuovo sketch, ma la mia nota pigrizia mi ha fatto trovare una soluzione più semplice (credo) e meno faticosa (almeno ... per me).
L'idea è quella di utilizzare lo stesso foglio di calcolo per generare i valori casuali.

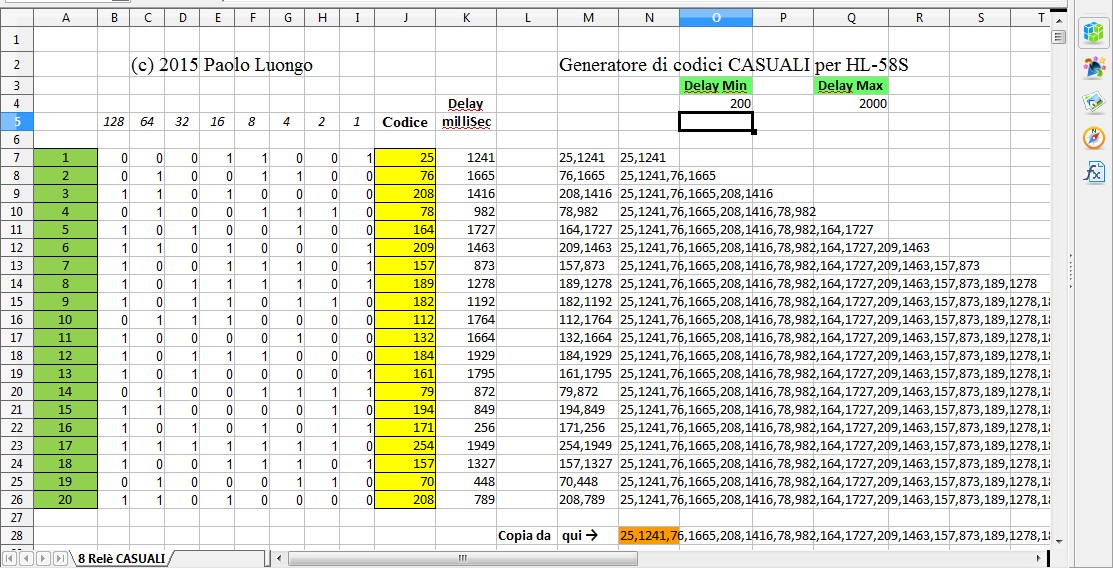

Fig. 3  - Foglio di calcolo CASUALE per gli 8 relè del modulo HL-58S di Paolo Luongo

Per generare nuovi valori basta cambiare i tempi di Delay Minimo e Delay Massimo (max)  per ottenere dei nuovi valori. Ad ogni nuovo avvio del foglio di calcolo otterremo delle nuove sequenze di accensione che dovremo aggiungere nello sketch, come indicato nell'articolo.

Fig. 4  - Foglio di calcolo CASUALE per gli 8 relè del modulo HL-58S di Paolo Luongo

Bene, non resta che scaricare il Foglio Calc di OpenOffice modificato e ... buon lavoro !

2) Vorrei controllare delle lampadine a 230 Volt ma non so come fare, mi puoi aiutare?

Come ho già detto l'elettricità è una cosa a cui bisogna prestare la massima attenzione. Basta poco per trasformare un bel passatempo in un grave problema per l'incolumità. Purtroppo continuo a vedere su YouTube video di gente che "gioca" con fili alimentati a 120 Volt o a 230 Volt con una disinvoltura che rasenta la FOLLIA!

Fig. 5 - Cablaggio PERICOLOSO - DANGER - Fonte YouTube

E' ESTREMAMENTE PERICOLOSO collegare i fili di rete senza adeguato ISOLAMENTO.

Purtroppo nel video, che ha ottenuto più di 14000 visualizzazioni, in più riprese, l'autore muove la mano in prossimità dei fili scoperti col rischio di FOLGORAZIONE !

Fig. 6 - PERICOLO - DANGER - Fonte YouTube

Questi video vanno evitati se non si vuole mettere in pericolo la propria VITA !
Per questo motivo consiglio l'uso di prese radiocontrollate: sono semplici e sicure.
Poi se proprio volere "giocare" con tensioni pericolose, almeno chiedete aiuto ad un' elettricista SERIO !

3) Si avvicina Natale 2015, non hai uno sketch per le luci dell'albero?
In effetti si possono fare cose carine con questo modulo di relè. Resta il problema della sicurezza elettrica, ma alimentando le lampadine a bassa tensione, diciamo a 12 o 24 Volt, non si creano problemi ed i bambini si possono avvicinare senza paura.

Avevo pensato di proporvi questo video che può essere facilmente adattato alle proprie esigenze.
Ecco lo sketch ed il foglio di calcolo del nuovo sketch. Buon LAVORO !

4) Ho seguito il tuo sketch ed il foglio di calcolo ma non riesco ad ottenere pause superiori ai 32 secondi,come mai?
Colpa mia: quando ho pensato allo sketch ho creduto che la pausa di 32 secondi al massimo fosse adatta allo scopo, ma mi sbagliavo. Bene il nuovo sketch (che ora trovate) è in grado di arrivare a pause di circa 65 secondi. Se avete necessità di pause maggiori basta ripetere l'evento più volte. Ecco come si riconosce il nuovo sketch Versione 1A.

Fig. 7 - Nuovo sketch versione 1A di Paolo Luongo

5)  Ho provato ad utilizzare i "pisellini" a 12 volt ma fanno poca luce, cosa mi consigli in alternativa?

Ho trovato delle lampadine a 14 Volt da 5W che potrebbero fare al caso tuo. Il porta lampade è senza isolamento e lo puoi utilizzare fino a 24 Volt senza problemi. Anche le lampadine, con attacco standard E14, si trovano anche a 24 Volt. Ti allego una foto per facilitare la ricerca delle lampadine dal tuo fornitore di fiducia di materiale elettrico . Tanti Auguri.

Fig. 8 - Lampadine a 14V 5W con porta lampade E14 - Foto di Paolo Luongo

6)  Quali sono i problemi di sicurezza del modulo?

Il modulo è stato pensato per l'uso a basse tensioni ed è stato commercializzato anche per tensioni di 110-230 Volt con qualche piccola modifica al circuito stampato. Ad esempio sono state fatte delle feritoie sotto i relè per migliorare l'isolamento. La stessa cosa non è stata possibile negli angoli nei pressi della morsettiera per non indebolire meccanicamente il circuito stampato. Ma il vero problema è nei pressi della morsettiera dei contatti dei relè. (vedi Fig. 9 e Fig. 10)

Fig. 9 - Morsettiera dei relè - foto di Paolo Luongo

e anche nell'altro lato c'è lo stesso problema

Fig. 10 - Morsettiera dei relè e supporto isolante - foto di Paolo Luongo

Collegando il filo alla morsettiera, di adeguata sezione, può facilmente entrare in contatto col dado creando un serio pericolo per la sicurezza! Meglio utilizzare dei supporti plastici come quello a destra nella fig. 10.

7)  Vorrei utilizzare dei relay allo stato solido, hai qualche modulo?
Ho comprato questo modulo con 8 solid state relay (SSR) (vedi fig. 11) e ne parlo in questo articolo del Blog.

Fig. 11 - Modulo 8 relay allo stato solido (SSR) - foto di Paolo Luongo

Questo modulo è adatto al controllo di carichi in alternata (230 Volt max 2 Ampere), adatto per l'automazione della casa (vedi domotica).

Se hai altre domande su questo progetto puoi commentare l'articolo o contattarmi usando la pagina contatti.

Ti ricordo che su questo blog trovi tanti interessanti articoli.

Torna alle F.A.Q. .

Ciao
Paolo :-)
