Recuperiamo gli stepper motor dalla Epson Stylus Color 580

Oggi a aspettando il bus ricicleremo gli stepper motor della stampante Epson Stylus Color 580. La stampante non era più utilizzata da mesi e ho deciso di smontarla per recuperarne le parti nobili. Vi ricordo che è sempre aperto il piccolo sondaggio per gli utenti di Arduino.
Tenendo fede a quanto detto in questo articolo sull'utilità del riciclaggio vediamo cosa c'e' nella stampante. Per la stampante EPSON Stylus Color IIs questo è il link.

Epson Stylus Color 580 - Foto di Paolo Luongo
Epson Stylus Color 580 - Foto di Paolo Luongo
Erano mesi che non era più utilizzata e avevo intenzione di conservarla per la mia collezione di vecchi computer ma lo spazio è tiranno e ho deciso di rottamarla non prima di aver prelevato gli stepper motor e l'elettronica.
Questo è quello che ho recuperato, non male.

Materiale recuperato dalla stampante - foto di Paolo Luongo
Materiale recuperato dalla stampante - Foto di Paolo Luongo
L' alimentatore, la scheda di controllo, due stepper motor e un sensore a infrarossi.

MITSUMI stepping motor M42SP-6K - Foto di Paolo Luongo
MITSUMI stepping motor M42SP-6K - Foto di Paolo Luongo
Questo motore passo passo (stepping motor) della MITSUMI è il modello M42SP-6K. E' un modello bipolare, ossia con quattro fili.

Motore EM-329 - Foto di Paolo Luongo
Motore EM-329 - Foto di Paolo Luongo
L'altro motore recuperato dalla stampante.
Elettronica di controllo della stampante - Foto di Paolo Luongo
Elettronica di controllo della stampante - Foto di Paolo Luongo
L'elettronica di controllo è in buona parte marchiata Epson, ma qualcosa di utile si trova sempre.

Alimentatore della stampante Epson - Foto di Paolo Luongo
Alimentatore della stampante Epson - Foto di Paolo Luongo

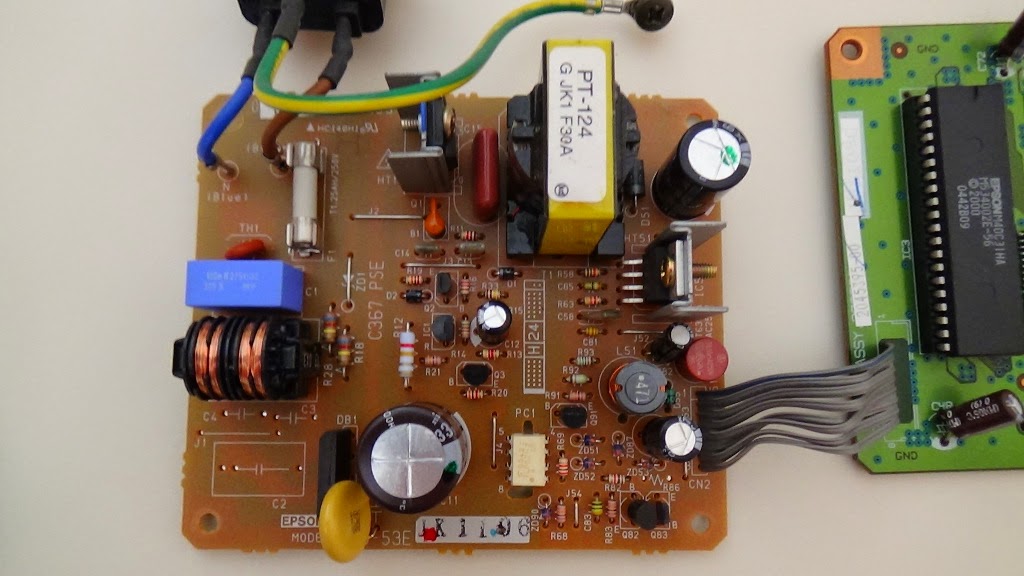

Infine l'alimentatore che è la parte più pericolosa della stampante perché le capacità immagazzinano l'energia elettrica per ore e a volte per giorni. Questa stampante è stata spenta mesi fa e quindi nessun pericolo, basta evitare contatti accidentali con le piste del circuito stampato. Mi raccomando fate attenzione.

Bene, questo è tutto.

Ciao
Paolo :-)
