Il display a 7 segmenti con 4 cifre HS420561K

Ben ritrovato sul Blog : "Aspettando il bus".

Oggi parleremo di un display a 7 segmenti, il HS420561K, che è composto da 4 cifre in un unico contenitore. Il display in mio possesso è marchiato "HS420561K-32", come si vede nella Fig.2, ed è di colore rosso. E' molto diffuso negli "starter kit per Arduino" abbinato ad una scheda Arduino UNO R3, di solito "compatibile". Ecco la foto del display in Fig.1 :

Fig. 1 - Display di 4 digit a 7 segmenti HS420561K - 32 - foto di Paolo Luongo

Ma come si collega ? Vediamo ;-)

Nella Fig. 1 sono evidenziati in giallo alcuni PIN, la cui numerazione è simile a quella utilizzata per i circuiti integrati (I.C.), quindi, partendo dal numero 1 (in basso a sinistra nella foto) si arriva a 6 (in basso a destra), mentre il lato superiore destro sarà il numero 7 e il superiore sinistro il 12. In definitiva, conoscendo il PIN 1 si procede in senso antiorario.

Fig. 2 - Display HS420561K - 32 visto di lato - foto di Paolo Luongo

Nella figura 2 (Fig.2) con il cerchietto verde è evidenziato il PIN1 e con quello piccolo giallo il PIN 7.

I collegamenti del display non sono complicati, basta ricordare che tutti segmenti dei display sono collegati in parallelo mentre i catodi in comune di ogni cifra, sono collegati insieme.
Sembra complicato ma non lo è, basta far accendere una cifra (digit) alla volta selezionando il catodo comune della cifra interessata. Basta fare delle prove per rendersi conto di come funziona, ricordando che solo una cifra alla volta è accesa, ma per la persistenza dell' immagine sulla retina sembrano tutte accese contemporaneamente, anche se con una luminosità inferiore alla solita. Dovremo utilizzare la tecnica del multiplex, ma ne parleremo la prossima volta.

Ora facciamo alcune prove, procuratevi un po' di materiale:

• 8 resistori da 330 Ohm al 5% (arancio,arancio,marrone,oro) (vedi articolo sui codici dei resistori);
• 1 breadboard;
• 1 alimentatore a 5 Volt;
• 1 display HS420561K-32;
• 1 pacco batterie da 9 Volt;

Ora dobbiamo montare il tutto come nella Fig. 3, ossia:

Fig. 3 - Display HS420561K-32 acceso - foto di Paolo Luongo

Ora vi spiego come montarlo:

1. prendiamo la breadboard, che ha due strisce colorate sopra e due sotto. Hanno un segno + e un segno meno. Bisogna montare il modulo di alimentazione, visibile sul lato destro nella fig. 3 (led verde) in modo che corrispondano i simboli + e -. In questo modo avremo + 5 Volt sulla striscia rossa e il polo negativo (GND) su quella blu;
2. montiamo il display sulla breadboard, cercando di inserirlo tutto a sinistra, senza piegare i pin;
3. colleghiamo i resistori in questo modo: un capo a + 5 Volt e l'altro cosi:
1. Pin 1 del display (Segmento e);
2. Pin 2 del display (segmento d);
3. Pin 3 del display (decimal point);
4. Pin 4 del display (segmento c);
5. Pin 5 del display (segmento g);
6. Pin 7 del display (segmento b);
7. Pin 10 del display (segmento f);

Siamo a buon punto, ma se colleghiamo la batteria non si accenderà nulla, perché? Perché non abbiamo collegato nessun gruppo di catodi (sono sempre dei led) a GND.
Prendiamo un filo e colleghiamo un capo al PIN 4 e l'altro a GND: si accenderà la cifra più a destra.
Se scolleghiamo il filo dal PIN 4 , stacchiamo la batteria, ricolleghiamo il filo al PIN 12, dopo aver ricollegato la batteria si accenderà il display più a sinistra.
Stessa cosa per il PIN 9 e per il PIN 8.

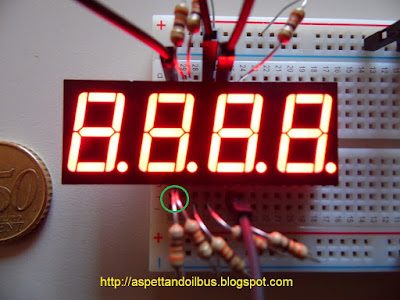

Fig. 4 - Display HS420561K-32 acceso - foto di Paolo Luongo

Nota: se lascerete i fili collegati si accenderanno tutti i display. Attenzione a non creare contatti accidentali, nel caso di Fig.4 (cerchio verde) non è successo nulla di grave, ma è sempre meglio evitare per evitare spiacevoli danni.

Per oggi è tutto. Se volete utilizzarlo per bene ci servirà il nostro amato Arduino UNO R3, ma ne parleremo la prossima volta, ora è arrivato ... il solito BUS !

Ciao
;-)
